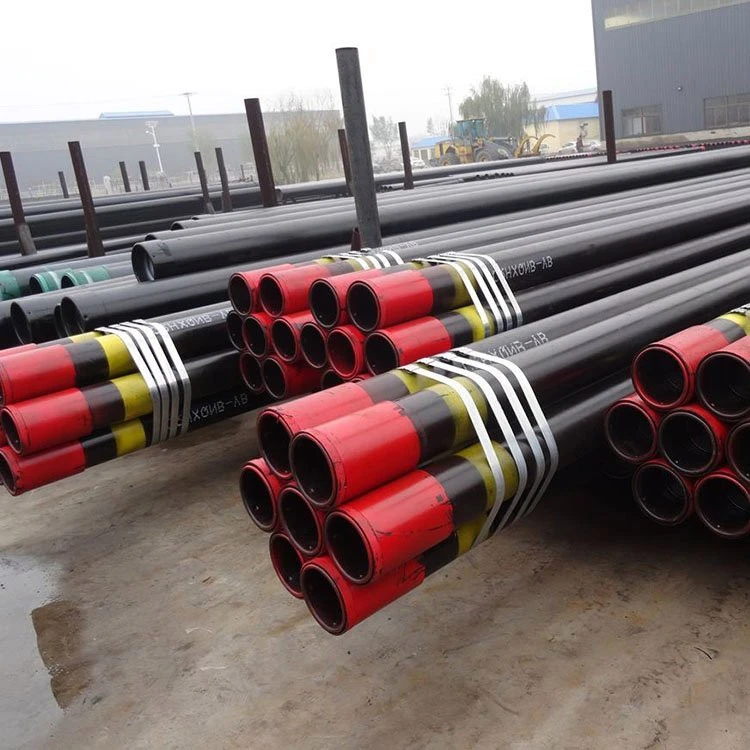

Casing dan Tabung API 5CT N80
Apa itu Casing dan Tabung API 5CT N80?
Tingkat Kelas:Ini adalah baja kelas-menengah, lebih kuat dari J55/K55 tetapi kekuatannya lebih rendah dari P110.
N80-1:Biasanya disampaikan dalam aDinormalisasikondisi. Ini lebih ekonomis tetapi memiliki ketahanan benturan yang lebih rendah.
N80-Q:Disampaikan dalam aDipadamkan dan Ditempa (Q&T)kondisi. Ini memiliki kekuatan dan ketangguhan yang unggul dibandingkan dengan N80-1 dan lebih cocok untuk sumur dengan persyaratan tekanan dan suhu yang lebih tinggi.
Aplikasi:Digunakan pada sumur-kedalaman sedang yang memerlukan kekuatan tarik dan ledakan lebih tinggi dari biasanyaJ55dapat menyediakan. Ini tidak dirancang khusus untuk layanan asam (H2S).
Kirimkan kebutuhan Anda, dan kami akan menyesuaikan solusi casing N80 untuk Anda yang sesuai dengan standar API 5CT!
Tabel Komposisi Kimia (Fraksi Massa%)
API 5CT menetapkan batas maksimum untuk Fosfor dan Belerang. Elemen paduan tertentu dipilih oleh pabrikan.
| Nilai | Karbon (C) | Mangan (Mn) | Fosfor (P) | Belerang (S) | Silikon (Si) |
| N80-1 | - | - | Kurang dari atau sama dengan 0,030% | Kurang dari atau sama dengan 0,030% | Kurang dari atau sama dengan 0,45% |
| N80-Q | - | - | Kurang dari atau sama dengan 0,030% | Kurang dari atau sama dengan 0,030% | Kurang dari atau sama dengan 0,45% |
Catatan: Meskipun C dan Mn tidak dibatasi secara ketat oleh tabel API 5CT untuk N80, produsen biasanya menggunakan 0,20-0,40% Karbon dan 1,2-1,5% Mangan untuk mencapai sifat yang diperlukan.
Tabel Sifat Mekanik (Analisis Mekanik)
| Milik | Satuan | Nilai |
| Kekuatan Hasil | psi (MPa) | 80,000 - 110,000 (552 - 758) |
| Kekuatan Tarik | psi (MPa) | Lebih besar dari atau sama dengan 100.000 (689) |
| Pemanjangan | % | Dihitung berdasarkan luas spesimen |
| Kekerasan (N80-Q) | HRC | Biasanya 18 - 24 (tidak diwajibkan secara ketat seperti L80) |
Minta Lembar Data Teknis API 5CT N80 Lengkap (PSL1 / PSL2)
Spesifikasi & Bagan Ukuran: Tabung N80
Tubing digunakan untuk mengangkut minyak/gas ke permukaan.
| Diameter Luar (inci) | OD (mm) | Berat Nominal (lb/kaki) | Ketebalan Dinding (mm) |
| 2-3/8" | 60.3 | 4.60 - 5.80 | 4.83 - 6.45 |
| 2-7/8" | 73.0 | 6.40 - 8.60 | 5.51 - 7.82 |
| 3-1/2" | 88.9 | 9.20 - 12.70 | 6.45 - 9.50 |
| 4-1/2" | 114.3 | 12.60 - 15.10 | 6.88 - 8.56 |
Spesifikasi & Bagan Ukuran: Casing N80
Casing melapisi lubang sumur untuk memberikan integritas struktural.
| Diameter Luar (inci) | OD (mm) | Berat Nominal (lb/kaki) | Ketebalan Dinding (mm) |
| 4-1/2" | 114.3 | 9.50 - 15.10 | 5.21 - 8.56 |
| 5-1/2" | 139.7 | 14.00 - 23.00 | 6.22 - 10.54 |
| 7" | 177.8 | 20.00 - 35.00 | 6.91 - 12.65 |
| 9-5/8" | 244.5 | 36.00 - 53.50 | 7.92 - 13.84 |
| 13-3/8" | 339.7 | 48.00 - 72.00 | 8.38 - 13.06 |
| 20" | 508.0 | 94.00 - 133.00 | 11.13 - 16.13 |
Tabel Toleransi API 5CT N80
| Barang | Toleransi |
| Diameter Luar (OD) | OD < 4-1/2": ±0,031"; OD Lebih besar dari atau sama dengan 4-1/2": +1.00% / -0,50% |
| Ketebalan Dinding | -12.5% |
| Berat (Sendi Tunggal) | +6.5% / -3.5% |
| Berat (Kelompok/Lot) | -1.75% |
| Diameter Dalam (ID) | Dibatasi oleh toleransi OD, Berat, dan Ketebalan Dinding |
| Kelurusan | < 0.2% of total length |
Tabel Kode Warna API 5CT N80
| Nilai | Pita Warna (pada Badan Pipa) | Warna Kopling |
| N80-1 | Satu pita Merah | Seluruh kopling Merah |
| N80-Q | Satu pita Merah + Satu pita Hijau | Seluruh kopling pita Merah + Hijau |
Pengujian API 5CT N80 OCTG
Untuk memastikan kualitas dan kepatuhan, N80 menjalani beberapa pengujian:
Analisis Kimia:Memverifikasi unsur P, S, dan paduan.
Uji Tarik:Memastikan hasil dan kekuatan tarik berada dalam kisaran 80k-110k psi.
Uji Perataan:Memeriksa keuletan dan potensi cacat las (untuk pipa ERW).
Uji Hidrostatis:Setiap sambungan diberi tekanan untuk memastikan tidak ada kebocoran.
NDT (Pengujian Non-Destruktif):
Ultrasonik (UT)atauPartikel Magnetik (MPI)untuk mengetahui variasi retakan dan ketebalan dinding.
Uji Kekerasan (Khusus untuk N80-Q):Untuk memverifikasi keberhasilan proses Quench & Temper.
Uji Dampak (Charpy V-Notch):Wajib bagi N80-Q untuk memastikan ketangguhan; opsional/tambahan untuk N80-1.
Tes Melayang:Melewati mandrel melalui pipa untuk memastikan diameter bagian dalam jelas untuk perkakas.
Peralatan uji Casing API 5CT N80
Pabrik API 5CT N80 OCTG
Sertifikat Tabung Casing API 5CT N80
Minta Sertifikat Uji Pabrik (MTC) & Laporan API 5CT
Pertanyaan Umum
Apa perbedaan antara N80 danL80?
N80 dan L80 adalah dua kelas casing/tubing di bawah standar API SPEC 5CT, dengan perbedaan utama dalam kontrol kekuatan, ketahanan korosi, dan lingkungan yang dapat diterapkan. L80 memiliki kekuatan yang lebih stabil, mengandung kromium, dan menawarkan ketahanan terhadap korosi hidrogen sulfida, sehingga cocok untuk ladang gas asam; N80 digunakan pada sumur konvensional dengan kedalaman-sedang, memiliki biaya lebih rendah, namun ketahanan terhadap korosi lebih lemah.
Apa edisi terbaru API 5CT?
Edisi terbaru API 5CT adalah Edisi ke-11, yang diterbitkan pada bulan Desember 2023. Edisi ini memperbarui persyaratan pengujian non-destruktif (NDT), memperluas cakupan produk, dan menetapkan standar yang lebih ketat untuk komposisi kimia, sifat mekanik, dan kontrol kualitas yang berlaku untuk casing dan pipa yang digunakan dalam ekstraksi minyak dan gas.
