Tidak ada satu pun "angka ajaib" untuk H2S batas dalamNACE MR0175/ISO 15156. Sebaliknya, standar tersebut menggunakan skala geser berdasarkanKeparahan Lingkungan.
Ambang Batas Kritis: 0,05 psi (0,3 kPa)
Untuk sebagian besar lingkungan produksi minyak dan gas, NACE MR0175 mendefinisikan lingkungan sebagai"Kecut"jika tekanan parsial H2S (pH2S ) adalahsama dengan atau lebih besar dari 0,05 psi (0,3 kPa).
Di bawah 0,05 psi:Lingkungan umumnya dianggap "tidak-asam", dan tingkat API 5CT standar (seperti J55/K55) dapat digunakan tanpa pengujian anti-korosi khusus.
Di atas 0,05 psi:Anda harus menggunakan bahan yang sesuai dengan NACE MR0175 (seperti L80-1, C90, T95, atau C110) yang memiliki kekerasan terbatas dan perlakuan panas spesifik.
Bagaimana H2Perubahan Batas S (4 Wilayah Keparahan)
Standar ini mengakui bahwa H2S lebih berbahaya pada tingkat keasaman (pH) tertentu. Ini membagi risiko menjadi4 Wilayah Keparahanuntuk baja karbon dan{0}}paduan rendah:
Wilayah 0 (Risiko Rendah):
pH2S<0.05 psi. No specific SSC (Sulfide Stress Cracking) requirements.
Wilayah 1 (Asam Ringan):PH lebih tinggi atau H lebih rendah2tingkat S. Standar L80-1 seringkali cukup.
Wilayah 2 (Menengah):Meningkatnya H2S dan menurunkan pH. Kontrol kekerasan menjadi penting.
Wilayah 3 (Sangat Asam):H tinggi2S tekanan parsial dan pH rendah (keasaman tinggi). Di sinilah nilai-tingkat tinggi disukaiT95atauC110adalah wajib.
Cara Menghitung H. Anda2S Tekanan Parsial
Sebagai pembeli atau insinyur, Anda tidak hanya melihat persentase H2S ; Anda harus mempertimbangkannyaTekanan Sistem Total.
Rumus:
pH2S=Tekanan Absolut Total×Fraksi Mol H2S (ppm/1.000.000)pH2S=Tekanan Absolut Total×Fraksi Mol H2S (ppm/1.000.000)
Contoh: Jika sumur anda mempunyai tekanan total sebesar1.000 psidan berisi100 ppm H2S: 1.000×0.0001=0.1 psi
Hasil: Ini melebihi0,05 psimembatasi. Andaharusgunakan pipa "Sour Service" yang sesuai dengan NACE-.
Pengecualian Penting (Suhu)
NACE MR0175 mencatat bahwa risikoRetak Stres Sulfida (SSC)sebenarnyatertinggi pada suhu kamar(kira-kira. 25∘C atau 77∘F ).
Ketika suhu meningkat (lebih dalam di dalam sumur), kerentanan material terhadap SSC seringkali menurun.
Namun, suhu tinggi menimbulkan risiko lain seperti korosi{0}}penurunan berat badan, yang berarti H2Batas S hanyalah bagian dari teka-teki pemilihan material.
Tip Pengadaan Ahli:
Saat meminta penawaran harga untuk pipa Sour Service (seperti API 5CT L80-1 atau T95), selalu berikan tiga parameter berikut kepada pemasok Anda:
H2SH2S
Tekanan Parsial
pH air yang dihasilkan di-situ
Suhu-lubang bawah

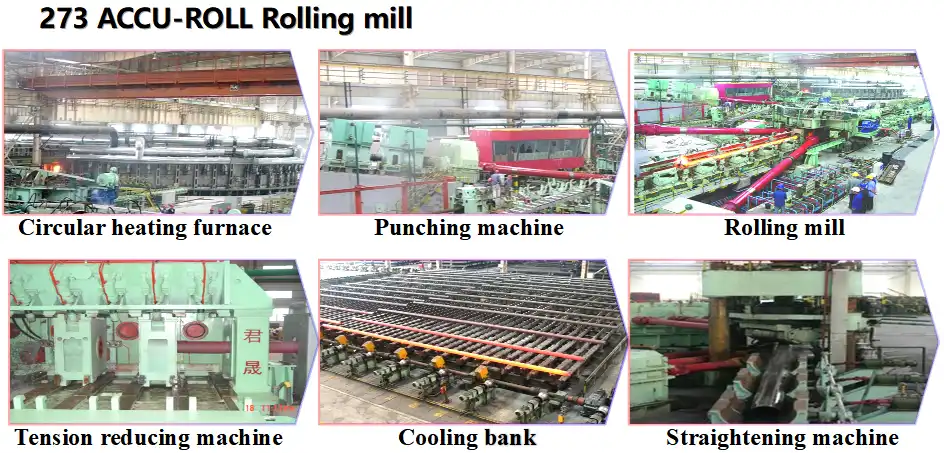

Jalur Proses OCTG API GNEE NACE MR0175

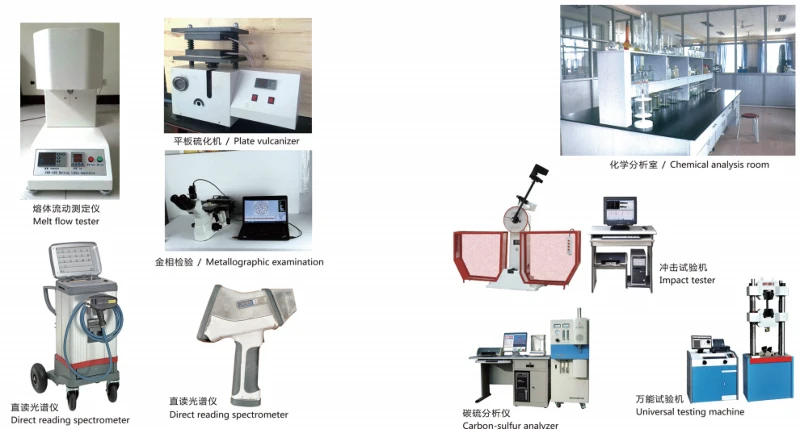

Alat Uji OCTG API GNEE NACE MR0175
Sertifikat OCTG API GNEE NACE MR0175
Pertanyaan Umum
Q1: Saya sudah membeli casing API 5CT L80. Mengapa saya perlu secara khusus meminta "Layanan Asam (L80-1)"?
A: Ini adalah perbedaan keamanan yang penting. Meskipun L80 standar memenuhi persyaratan kekuatan minimum, namundistribusi kekerasanDanstruktur mikrotidak dioptimalkan untuk hidrogen sulfida ( H2S ) lingkungan. Standar L80 sangat rentan terhadap penggetasan hidrogen dan keretakan mendadak di sumur asam.
Solusi Profesional:
KitaL80-1 (Layanan Asam)secara ketat mengikuti NACE MR0175. Kami tidak hanya menjamin kekuatan luluh; kami menggunakan proses-Quenched & Tempered (Q+T) seluruh tubuh untuk mengontrol secara ketatkekerasan di bawah 22 HRC. Hal ini memastikan bahan tersebut memiliki ketangguhan yang diperlukan untuk menyerap atom hidrogen daripada membiarkannya menyebabkan patah getas.
Q2: H.ku2S konsentrasinya sangat rendah (misalnya 100 ppm). Apakah saya benar-benar harus mematuhi NACE MR0175?
A:Penentuan kebutuhan pipa layanan asam tergantung padaH2S
Tekanan Parsial ( pH2S ), bukan hanya konsentrasi (ppm).
Solusi Profesional:
Menurut standar NACE, suatu lingkungan didefinisikan sebagai “Asam” jika tekanan parsial melebihi0,05 psi (0,3 kPa). Misalnya, dalam sumur-bertekanan tinggi, jumlah ppm yang rendah sekalipun dapat menghasilkan tekanan parsial yang melebihi batas keselamatan. Kami dapat menghitungnya untuk Anda secara gratis berdasarkan tekanan-lubang bawah, pH, dan suhu untuk merekomendasikan grade yang paling ekonomis namun aman (misalnya, L80-1, C90, atau T95).
Q3: Bagaimana saya bisa 100% yakin bahwa pipa yang saya terima telah lulus pengujian Sour Service? Apa yang harus saya cari di MTC?
A:Sertifikat Uji Pabrik Layanan Asam (MTC) yang valid harus berisi empat elemen kunci:
Kemurnian Kimia:Kandungan Sulfur (S) yang sangat-rendah (biasanya Kurang dari atau sama dengan 0,003%).
Laporan Kekerasan:Nilai yang dicatat dari beberapa titik pengujian, tidak ada yang melebihi 22 HRC.
Perlakuan Panas:Dinyatakan dengan jelas sebagai Quenched & Tempered (Q+T).
Kode Tes Khusus:Referensi keNACE TM0177 (SSC)atauTM0284 (HIC)pengujian.
Solusi Profesional:
Selain memberikan MTC terperinci, kami menyambut{0}}lembaga inspeksi pihak ketiga (seperti SGS atau BV) untuk melakukan pengujian ulang laboratorium secara acak-sebelum memuat, memastikan setiap sambungan adalah "Penjaga Layanan Sumber" yang sebenarnya.
