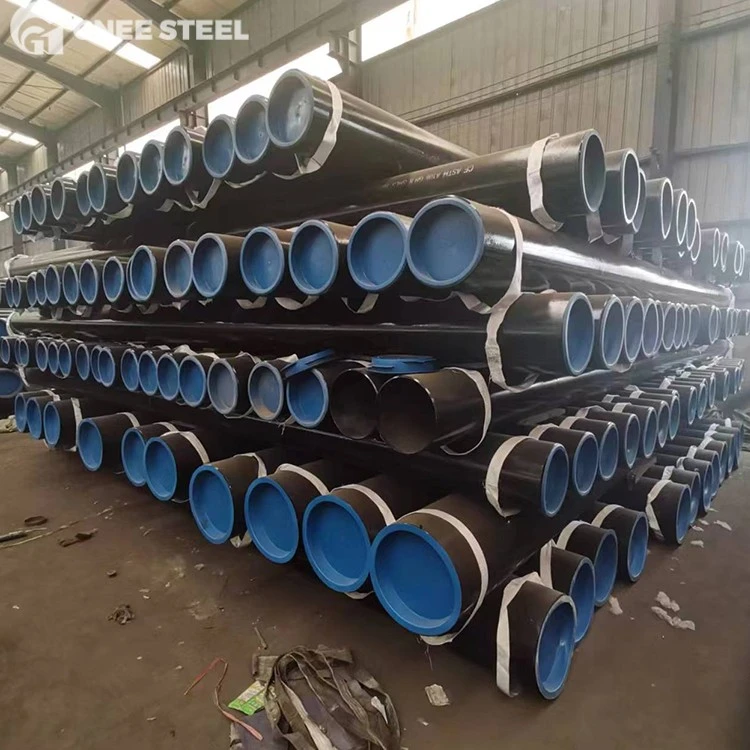

API 5L X70 Pipa Minyak Dan Gas Lepas Pantai

Nilai materi dariPipa saluran X70mematuhi standar API 5L, dengan kekuatan leleh minimum 485 MPa dan kekuatan tarik berkisar antara 570 MPa hingga 760 MPa. Karakteristik kekuatan tinggi ini memungkinkannya bertahan di lingkungan transmisi bertekanan tinggi, sementara kemampuan lasnya yang sangat baik dan ketangguhan suhu rendah membuatnya cocok untuk digunakan dalam kondisi iklim yang keras.

Jangan biarkan waktu tunggu menunda infrastruktur Anda. 10,000+ berton-ton stok pipa seamless API 5L X70 dan LSAW.Pengiriman cepat keHouston, Dubai, dan Singapura.

Bagan Ukuran Pipa Lepas Pantai API 5L X70 (NPS/DN)

Dapatkan dukungan teknis untuk kebutuhan pipa minyak & gas lepas pantai Anda.

Toleransi Dimensi Pipa Lepas Pantai API 5L X70 PSL2

API 5L X70 PSL1 vs. Pipa Jalur PSL2 untuk minyak & gas

Mengapa API 5L X70 Lebih Dipilih untuk Proyek Minyak & Gas Lepas Pantai

Dibandingkan dengan kelas yang lebih rendah sepertiX52DanX65, X70 memberikan manfaat teknis dan ekonomi terukur yang disesuaikan dengan batasan desain lepas pantai:

Mengurangi ketebalan dan berat dinding: Kekuatan luluh yang lebih tinggi memungkinkan dinding pipa yang lebih tipis pada tekanan desain yang sama, sehingga menurunkan total tonase baja, biaya transportasi, dan beban pemasangan untuk bejana pemasangan pipa. Pengurangan bobot sangat penting untuk proyek perairan dalam di mana stabilitas di dasar laut dan beban gantung di bagian atas merupakan pendorong desain utama.

Ketangguhan patah pada suhu rendah yang unggul: PSL2 X70 diproduksi melalui penggulungan terkontrol termomekanis (TMCP) atau quenching dan tempering (Q&T), menghasilkan energi tumbukan Charpy V-notch (CVN) yang konsisten dan kinerja uji sobek berat jatuh (DWTT) pada suhu dasar laut dan mencegah perambatan retakan dalam jangka panjang.

Kemampuan las yang terkendali: Batasan ketat pada setara karbon (CE) dan sensitivitas retak dingin (P_CM) memungkinkan pengelasan spoolbase dan lapangan yang andal, dengan ketangguhan zona yang terkena dampak panas (HAZ) yang dapat diprediksi, bahkan untuk operasi pengelasan lingkar lepas pantai secara mekanis.

Ketahanan terhadap beban instalasi: Kekuatan tarik yang tinggi dan rasio luluh terhadap tarik (Y/T) yang dibatasi pada 0,93 untuk PSL2 memberikan cadangan plastik yang cukup untuk menahan beban tekuk, tegangan, dan siklik selama pemasangan S-lay, J-lay, atau reel-lay.

Keandalan jangka panjang yang terbukti: Riwayat layanan lepas pantai global selama puluhan tahun memvalidasi kinerja X70 di lingkungan bawah laut yang mengandung garam, bertekanan, dan bermuatan dinamis.

Sistem Pelapisan untuk Pipa Jalur Subsea API 5L X70

Perlindungan korosi eksternal dan stabilitas di bagian bawah dihasilkan melalui sistem pelapisan khusus yang diterapkan pada material dasar pipa X70:

3LPE / 3LPP (Polietilen / Polipropilena Tiga Lapis): Sistem pelapisan bawah laut yang paling umum, sesuai dengan ISO 21809-1/2, memberikan perlindungan korosi jangka panjang dengan umur desain 30+ tahun. 3LPP lebih disukai untuk layanan bersuhu lebih tinggi.

Epoksi Berikat Fusi (FBE): Digunakan untuk perlindungan korosi internal, atau sebagai pelapis eksternal mandiri untuk bagian transisi darat-lepas pantai yang terkubur, sesuai CSA Z245.20.

Lapisan berat beton (CWC): Diterapkan pada lapisan anti korosi untuk memberikan daya apung negatif dan stabilitas dasar laut, terutama untuk pipa gas berdiameter besar.

Pelapis/pelapis CRA internal: Pelapis atau lapisan paduan tahan korosi opsional untuk layanan cairan yang dihasilkan sangat korosif.

Aplikasi Lepas Pantai API 5L X70

API 5L X70 diterapkan di seluruh rantai nilai jalur pipa lepas pantai, termasuk:

Jaringan pipa ekspor perairan dalam dan perairan dangkal untuk minyak mentah dan gas alam

Jaringan pengumpulan produksi bawah laut dan koneksi manifold

Sistem riser bagian atas dan bawah laut (X70 mulus untuk riser dinamis)

Pendekatan pantai darat-lepas pantai dan saluran pipa daratan

Pipa injeksi air dan pengangkat gas bertekanan tinggi

Pengembangan bawah laut Arktik dan suhu rendah (kelas TMCP X70M)

Proses Pipa API 5L X70

Proses Manufaktur Arus Utama:

LSAW (Pengelasan Busur Terendam Longitudinal) - Pilihan Pilihan untuk Saluran Batang Berdiameter Besar:

Proses UOE (Identik dengan Presisi):
Process Flow: Steel plate edge milling -> U-forming -> O-forming -> Pre-welding -> Internal and external submerged arc welding ->Ekspansi mekanis (Ekspansi Dingin).
Keuntungan Lepas Pantai: Ekspansi mekanis adalah kuncinya. Ini menghilangkan tegangan sisa yang disebabkan selama proses pembentukan dan secara signifikan meningkatkan akurasi geometri pipa (kebulatan dan kelurusan) - suatu persyaratan penting untuk operasi pengelasan otomatis di lingkungan laut dalam.


Proses JCOE (Menggabungkan Dinding Tebal dengan Fleksibilitas):
Alur Proses: Pelat baja secara bertahap ditekan menjadi bentuk JCO.
Keunggulan Lepas Pantai: Dibandingkan dengan proses UOE, JCOE mampu menangani pipa berdinding sangat tebal (hingga 40–50 mm), sehingga memenuhi persyaratan ketat untuk ketahanan terhadap keruntuhan terhadap tekanan hidrostatik eksternal pada kedalaman laut beberapa ribu meter.

TMCP (Proses Kontrol Termo-Mekanis)
Prinsip Proses: Dengan mengontrol suhu dan tingkat deformasi secara tepat selama penggulungan pelat baja, struktur mikro berbutir halus dapat dicapai tanpa perlu menambahkan elemen karbon atau paduan secara berlebihan.
Nilai Aplikasi: Setara karbon yang sangat rendah (CEq Kurang dari atau sama dengan 0,40) memastikan bahwa baja X70 menunjukkan kemampuan las lapangan yang sangat baik dalam kondisi konstruksi lepas pantai yang keras (tidak memerlukan pemanasan awal, atau hanya pemanasan awal minimal), sekaligus mempertahankan ketangguhan benturan yang sangat tinggi bahkan pada suhu yang sangat rendah.

Proses Mulus (SMLS) - Peninggi dan Garis Aliran Tekanan Tinggi

Aliran Proses: Billet baja dibentuk melalui proses penusukan dan pengerolan panas secara terus menerus.
Aplikasi Lepas Pantai: Pipa mulus menghilangkan risiko yang terkait dengan lapisan las dan terutama digunakan untuk riser lepas pantai—bagian pipa vertikal yang menghubungkan dasar laut ke anjungan lepas pantai, yang mengalami kelelahan dinamis dan fluktuasi tekanan yang paling parah. Keseragaman yang melekat pada SMLS X70 menjadikannya satu-satunya pilihan yang layak untuk menahan tekanan dinamis yang kompleks.

Pengujian & Kontrol Kualitas untuk Saluran Pipa X70 Lepas Pantai

Pipa X70 kelas lepas pantai menjalani pemeriksaan komprehensif dan pengujian untuk memverifikasi integritas sebelum pemasangan. Ruang lingkup tipikal meliputi:

Pengujian hidrostatikdilakukan pada setiap pipa sesuai dengan persyaratan tekanan yang ditentukan dalam API 5L, dengan mempertimbangkan diameter pipa, ketebalan dinding, dan kriteria tekanan uji yang ditentukan.

Pengujian ultrasonik otomatis jangka penuh (AUT): pemindaian 100% lapisan las dan badan pipa untuk mengetahui adanya laminasi, cacat planar, dan diskontinuitas las; cacat yang melebihi kedalaman dinding 5% atau panjang 50 mm ditolak.

Uji dampak Charpy V-notch (CVN).: Diuji pada logam dasar, logam las, dan HAZ pada suhu desain minimum untuk memverifikasi ketangguhan patah.

Tes Air Mata Jatuh Berat (DWTT): Wajib untuk jalur ekspor gas dan pipa berdinding tebal, dengan persyaratan tipikal luas geser minimum 85% pada –15 derajat untuk memastikan kemampuan penahan retak.

pengujian HIC dan SSC: Wajib untuk bidang layanan asam (mengandung H₂S), diuji per NACE TM0284 (HIC) dan NACE TM0177 (SSC), dengan kriteria penerimaan standar: CLR Kurang dari atau sama dengan 15%, CTR Kurang dari atau sama dengan 5%, CSR Kurang dari atau sama dengan 2%.

Verifikasi dimensi: Inspeksi penuh terhadap diameter luar, ketebalan dinding, ovalitas, kelurusan, dan geometri kemiringan, sesuai tabel toleransi API 5L.

Kesaksian pihak ketiga: Sebagian besar proyek lepas pantai memerlukan inspeksi oleh badan terakreditasi seperti DNV, BV, SGS, atau ABS, dengan sertifikat uji material lengkap (MTC) dan dokumentasi penelusuran panas yang lengkap.

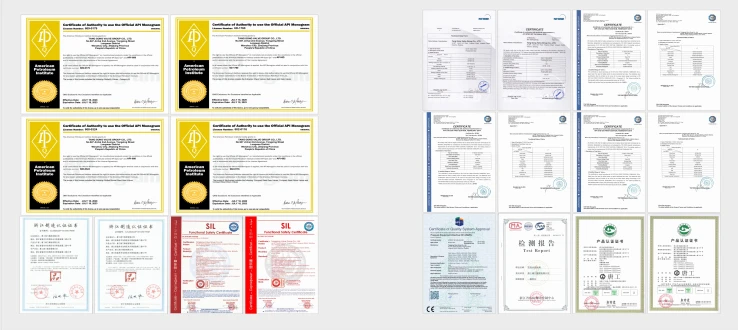

Sertifikat pipa jalur API

Memerlukan Pipa Saluran Bersertifikat untuk Proyek Energi Kritis?

Pipa API 5L X70 Pengemasan dan pengiriman

Pipa LSAW API 5L X70 berperforma tinggi untuk transmisi lintas alam.Ketebalan dinding khusus hingga 60mm dengan proses manufaktur presisi JCOE/UOE.

Pertanyaan Umum

Q: Berapa kekuatan tarik pipa X70?

A: API 5L X70, juga dikenal sebagai L485, memiliki kekuatan luluh minimum 485 MPa (70,300 psi) dan kekuatan tarik minimum sebesar570 MPa (82.700 psi). X70 adalah pipa pipa berkekuatan tinggi yang dapat diklasifikasikan menjadi level PSL1 dan PSL2. psl2 dapat dibagi lagi menjadi dua keadaan, Q dan M.

Q: Berapa kekerasan x70?

J: Dalam hal kekerasan, pipa api 5l x70 biasanya berada dalam kisaran yang menyeimbangkan daya tahan dan kemampuan kerja. Nilai kekerasan Rockwell untuk material ini seringkali berkisar sekitar80-90 SDM, tergantung pada perlakuan dan komposisi paduan tertentu.

T: Apakah API 5L X70 selalu PSL2 untuk penggunaan di luar negeri?

A: Ya, hampir semua proyek pipa minyak dan gas lepas pantai mewajibkan API 5L PSL2 untuk pipa X70. PSL1 tidak memiliki pengujian ketangguhan wajib, kontrol kimia yang ketat, dan cakupan NDE penuh yang diperlukan untuk menahan tekanan bawah laut, beban instalasi, dan paparan korosi jangka panjang. PSL1 hanya dapat dipertimbangkan untuk bagian transisi darat yang bertekanan rendah dan tidak kritis.

T: Apa perbedaan antara X70M dan X70Q untuk layanan luar negeri?

J: X70Q dapat dipilih untuk aplikasi dinding yang lebih tebal yang memerlukan peningkatan kekuatan dan kinerja melalui ketebalan. Kesesuaian layanan asam memerlukan kualifikasi tambahan sesuai dengan kebutuhan proyek.

T: Dapatkah API 5L X70 digunakan di lingkungan lepas pantai yang asam (H₂S)?

J: Ya, bila diproduksi sesuai spesifikasi layanan asam (X70MS atau X70QS) dengan kekerasan terkontrol, kandungan sulfur sangat rendah, dan ketahanan HIC/SSC yang tervalidasi per NACE TM0284 dan NACE TM0177. X70 tingkat asam banyak digunakan di ladang lepas pantai dengan H₂S basah dalam cairan yang diproduksi.

Q: Berapa diameter maksimum pipa API 5L X70 untuk pipa lepas pantai?

J: Pipa LSAW X70 biasanya disuplai hingga 56" (1422 mm) OD untuk jalur ekspor gas berkapasitas besar. Spiral welded (SSAW) X70 dapat diproduksi dalam diameter yang lebih besar jika spesifikasi proyek memungkinkan. X70 mulus untuk layanan riser biasanya dibatasi hingga OD 24" (610 mm).

T: Mengapa DWTT diperlukan untuk jaringan pipa gas X70 lepas pantai?

J: Uji sobek berat jatuh (DWTT) mengukur ketahanan baja terhadap perambatan patah getas. Untuk jaringan pipa gas lepas pantai bertekanan tinggi, retakan ulet yang terjadi dapat menyebar hingga beberapa kilometer jika tidak dihentikan. Persyaratan wajib area geser DWTT memastikan pipa X70 akan menghentikan pertumbuhan retakan, sehingga melindungi pipa dari kegagalan besar.

T: Bagaimana API 5L X70 dibandingkan dengan X65 untuk proyek luar negeri?

J: X70 menghasilkan kekuatan luluh sekitar 8% lebih tinggi dibandingkan X65 (485 MPa vs. 450 MPa). Pada tekanan desain yang sama, hal ini memungkinkan dinding menjadi lebih tipis, sehingga mengurangi berat baja sekitar 7–10% dan menurunkan biaya pemasangan. Dampaknya adalah kontrol pengelasan yang sedikit lebih ketat dan biaya bahan dasar yang lebih tinggi, yang biasanya diimbangi dengan penghematan total proyek pada rute ekspor jarak jauh.

API 5L X70 tetap menjadi material acuan untuk jaringan pipa minyak dan gas lepas pantai modern, menyeimbangkan kinerja yang telah terbukti, efisiensi teknik, dan biaya siklus hidup. Ketika ditetapkan ke PSL2 dengan persyaratan ketangguhan, pengujian, dan pelapisan khusus proyek, PSL2 memberikan layanan yang andal di seluruh pengembangan bawah laut perairan dangkal, perairan dalam, Arktik, dan asam di seluruh dunia.
