Pipa Hasil Tinggi API 5L Grade X70
Pipa Hasil Tinggi API 5L Grade X70adalah pipa saluran baja karbon-berkekuatan tinggi dan premium yang terutama digunakan dalam transportasi-jarak jauh minyak, gas alam, dan cairan lain di bawah tekanan tinggi. Sebutan "X70" berarti aKekuatan Hasil Minimum yang Ditentukan (SMYS) sebesar 70.000 psi (485 MPa).
Karena rasio hasil{0}}terhadap-beratnya yang tinggi, X70 memungkinkan desain saluran pipa dengan ketebalan dinding lebih tipis sekaligus mempertahankan tekanan pengoperasian yang tinggi. Hal ini mengurangi total tonase baja yang dibutuhkan, sehingga menghasilkan penghematan yang signifikan dalam biaya material, transportasi, dan pengelasan. Biasanya disediakan dalamPSL2untuk-proyek transmisi tekanan tinggi.
Ingin mengurangi total bobot pipa dan biaya pengiriman dengan meningkatkan ke X70?Hubungi kami untuk analisis-penghematan biaya sekarang.
Tabel Spesifikasi Pipa API 5L X70
| Barang | Keterangan |
| Standar | Spesifikasi API 5L (Edisi ke-46) / ISO 3183 |
| Nilai | X70 (L485) |
| Tingkat Spesifikasi Produk | PSL1 dan PSL2 (PSL2 adalah standar industri untuk X70) |
| Jenis Manufaktur | Mulus (SMLS), ERW, LSAW, SSAW |
| Diameter Luar (OD) | 2" – 24" (Mulus), hingga 100" (Dilas) |
| Ketebalan Dinding (WT) | SCH 10 hingga SCH XXS (Hingga 60mm) |
| Panjang | SRL, DRL, Triple Random, atau Panjang Tetap |
| Akhir Selesai | Ujung Miring (BE), Ujung Biasa (PE) |
Tabel Setara Material API 5L X70
| Standar | Kelas Setara |
| ISO 3183 | L485 |
| GB/T 9711 Cina | L485 |
| Eropa EN 10208-2 | L485NB / L485QB |
| CSA Kanada Z245.1 | Kelas 483 |
| ASTM (Perlengkapan) | ASTM A860 WPHY 70 |
| ASTM (Flensa) | ASTM A694 F70 |
Tabel Persyaratan Bahan Kimia (% Maks untuk PSL2)
Catatan: Elemen-paduan mikro seperti Nb, V, dan Ti ditambahkan untuk mencapai kekuatan luluh yang tinggi.
| Karbon (C) | Mangan (Mn) | Fosfor (P) | Belerang (S) | Silikon (Si) | Nb+V+Ti |
| 0,24% (SMLS) | 1.80% | 0.025% | 0.015% | 0.45% | Kurang dari atau sama dengan 0,15% |
| 0,22% (Dilas) | 1.70% | 0.025% | 0.015% | 0.45% | Kurang dari atau sama dengan 0,15% |
| Setara Karbon | CEiiw Kurang dari atau sama dengan 0,43 |
Tabel Sifat Mekanik (PSL2)
PSL2 memerlukan kisaran tertentu untuk memastikan baja tidak terlalu rapuh.
| Milik | Nilai (Kelas X70 / L485) |
| Kekuatan Hasil (Min - Maks) | 485 - 635 MPa (70,300 - 92,100 psi) |
| Kekuatan Tarik (Min - Maks) | 570 - 760 MPa (82,700 - 110,200 psi) |
| Rasio Hasil terhadap Tarik | Kurang dari atau sama dengan 0,93 (Maksimum) |
| Energi Dampak (Charpy V) | Wajib untuk PSL2 (misalnya, 27J atau lebih tinggi pada 0 derajat) |
Bagan Jadwal & Ketebalan Dinding Pipa API 5L X70
Dimensi umum dalam mm untuk Pipa Saluran X70 (Referensi ASME B36.10M).
| NPC | OD (mm) | SCH 40 (STD) | SCH 80 (XS) | SCH 120 | SCH 160 |
| 8" | 219.1 | 8.18 | 12.70 | 18.26 | 23.01 |
| 12" | 323.8 | 10.31 | 17.48 | 25.40 | 33.32 |
| 16" | 406.4 | 12.70 | 21.44 | 31.75 | 40.49 |
| 20" | 508.0 | 15.09 | 26.19 | 38.10 | 50.01 |
| 24" | 610.0 | 17.48 | 30.96 | 46.02 | 59.54 |
Persyaratan Pengujian API X70 (PSL2)
Pipa Hasil Tinggi X70 harus menjalani pengujian yang ketat untuk memastikan keamanan di-lingkungan bertekanan tinggi:
Uji Hidrostatis:100% pipa diuji untuk memastikan tidak ada kebocoran di bawah tekanan internal.
Uji Tarik:Verifikasi batas kekuatan luluh dan tarik.
Uji Dampak Charpy V-Notch (CVN):Mengukur ketangguhan patah (Wajib untuk PSL2).
Tes Air Mata Jatuh Berat (DWTT):Untuk pipa > 16" OD, digunakan untuk memverifikasi perilaku patah ulet dalam transmisi gas.
Pengujian Non-Destruktif (NDT):Pemeriksaan ultrasonik (UT) atau sinar X-pada seluruh bodi (Seamless) atau lapisan las (Welded).
Terpandu-Uji Tekuk/Perataan:Untuk pipa yang dilas untuk memastikan integritas las.
API 5L X70 Pabrik Jalur Pipa Minyak dan Gas

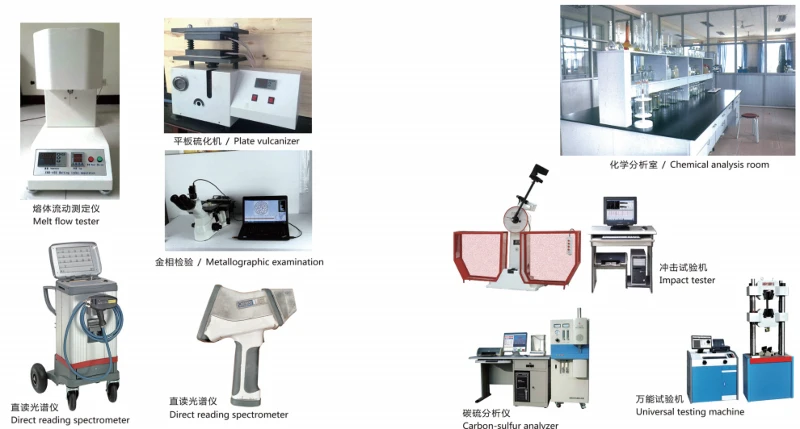

Alat Uji Pipa Saluran Baja Karbon API 5L X70
Sertifikat pipa transmisi minyak dan gas API 5L X70
Pertanyaan Umum
Berapa kandungan karbon API 5L X70?
Kandungan karbon dariAPI 5L X70tergantung pada apakah pipa ituPSL1atauPSL2dan apakah itu benarMulus (SMLS)atauLasan.
Menurut spesifikasi API 5L (Edisi ke-46), itumaksimumbatas kandungan karbon adalah sebagai berikut:
Kandungan Karbon Maksimum (% Berat)
| Tingkat Produk | Jenis Manufaktur | Karbon Maks (C) |
| PSL1 | Mulus (SMLS) | 0.28% |
| PSL1 | Lasan | 0.26% |
| PSL2 | Mulus (SMLS) | 0.24% |
| PSL2 | Lasan | 0.22% |
Berapa kekuatan tarik X70?
Kekuatan tarik dariAPI 5L X70pipa adalah tegangan maksimum yang dapat ditahan oleh material sebelum material tersebut benar-benar pecah.
Menurut spesifikasi API 5L, persyaratannya bervariasiPSL1DanPSL2(Tingkat Spesifikasi Produk):
Nilai Kekuatan Tarik
| Tingkat Spesifikasi | Kekuatan Tarik Minimum | Kekuatan Tarik Maksimum |
| PSL1 | 570 MPa (82.700 psi) | Tidak Ditentukan |
| PSL2 | 570 MPa (82.700 psi) | 760 MPa (110.200 psi) |
